Симулятор представляет собой комплекс, состоящий из физической модели туловища человека на стойке-подставке и программно-аппаратного комплекса на основе технологии виртуальной реальности.

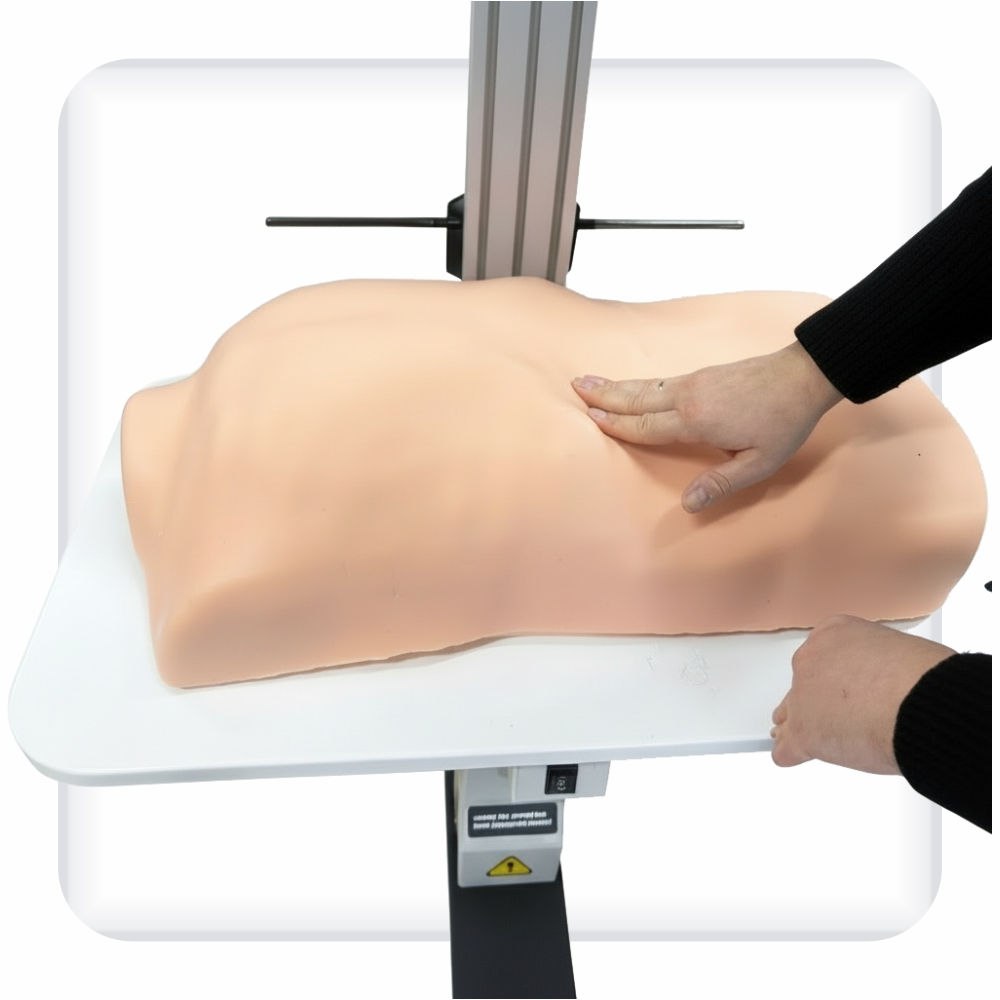

- Физическая модель туловища
- Модель имеет реалистичный внешний вид, соответствующий брюшной области тела взрослого человека.
- На модели представлены пальпируемые костные и анатомические ориентиры:
- реберные дуги;
- мечевидный отросток;
- гребни подвздошных костей;
- пупок;
- соски.
- Комплектация включает набор съемных моделей патологических образований брюшной полости для отработки навыков определения патологий.
- Программно-аппаратный комплекс VR
Комплекс включает рабочее место администратора и зону обучающегося.
- Рабочее место администраторавключает компьютер с установленным программным обеспечением
- Зона обучающегосявключает:
- очки виртуальной реальности с установленным программным обеспечением;
- контроллеры для очков виртуальной реальности.
- Виртуальные пациенты и базовый функционал

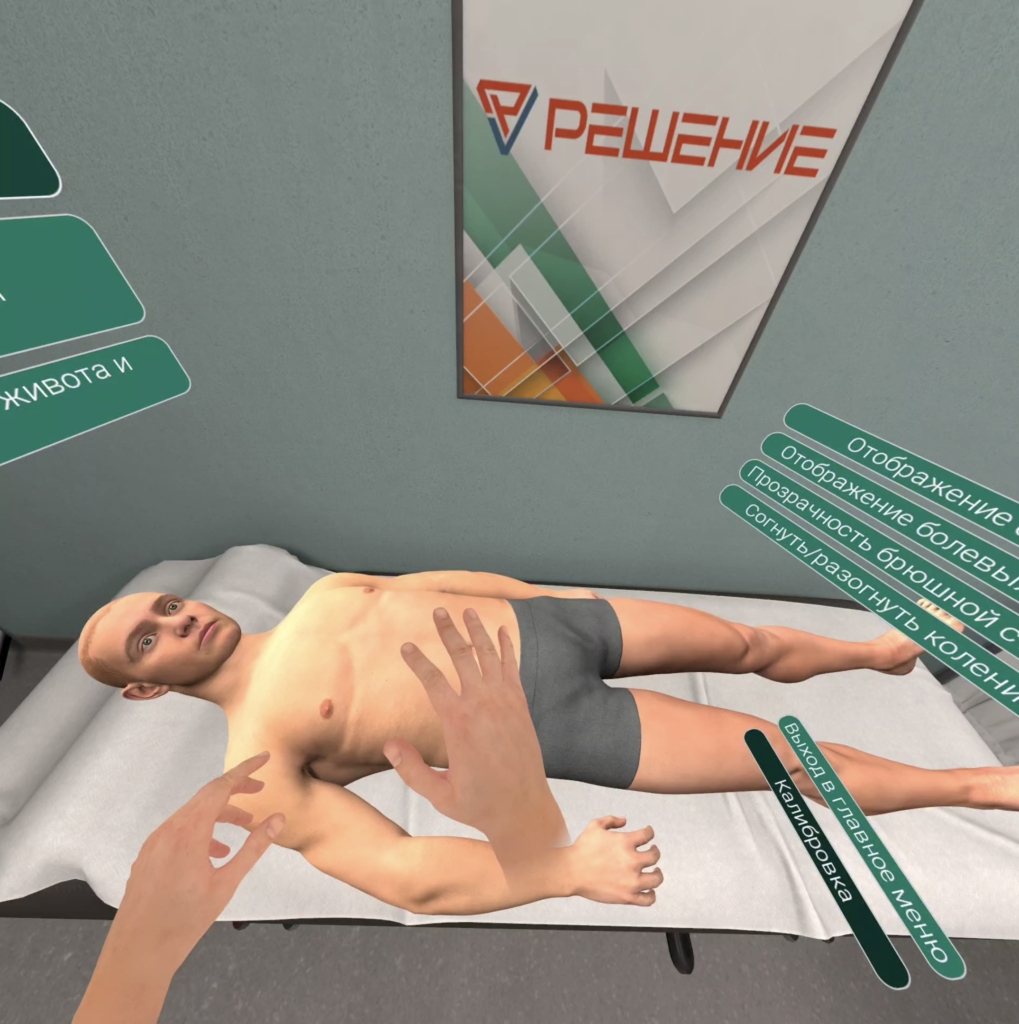

- Виртуальные пациенты имеют реалистичные внешние очертания, анатомические и топографические ориентиры передней брюшной стенки, а также воспроизводят тело взрослого человека в полный рост.
- Реализована детальная 3D-анимация частей тела, воспроизводящая положение и движения пациента во время осмотра (включая сгибание ног).
- Система распознает место и силу нажатия на физической модели туловища, обеспечивая анимацию положения рук в VR и соответствующую деформацию передней брюшной стенки виртуального пациента при проведении поверхностной и глубокой пальпации.
- Модуль «Пропедевтика»
- Дидактическая часть:
- Предусмотрено изучение и проверка знаний топографии живота и передней брюшной стенки (границы, области, проекция органов).
- Возможна работа в системе с сопровождением визуальных, текстовых и звуковых подсказок.

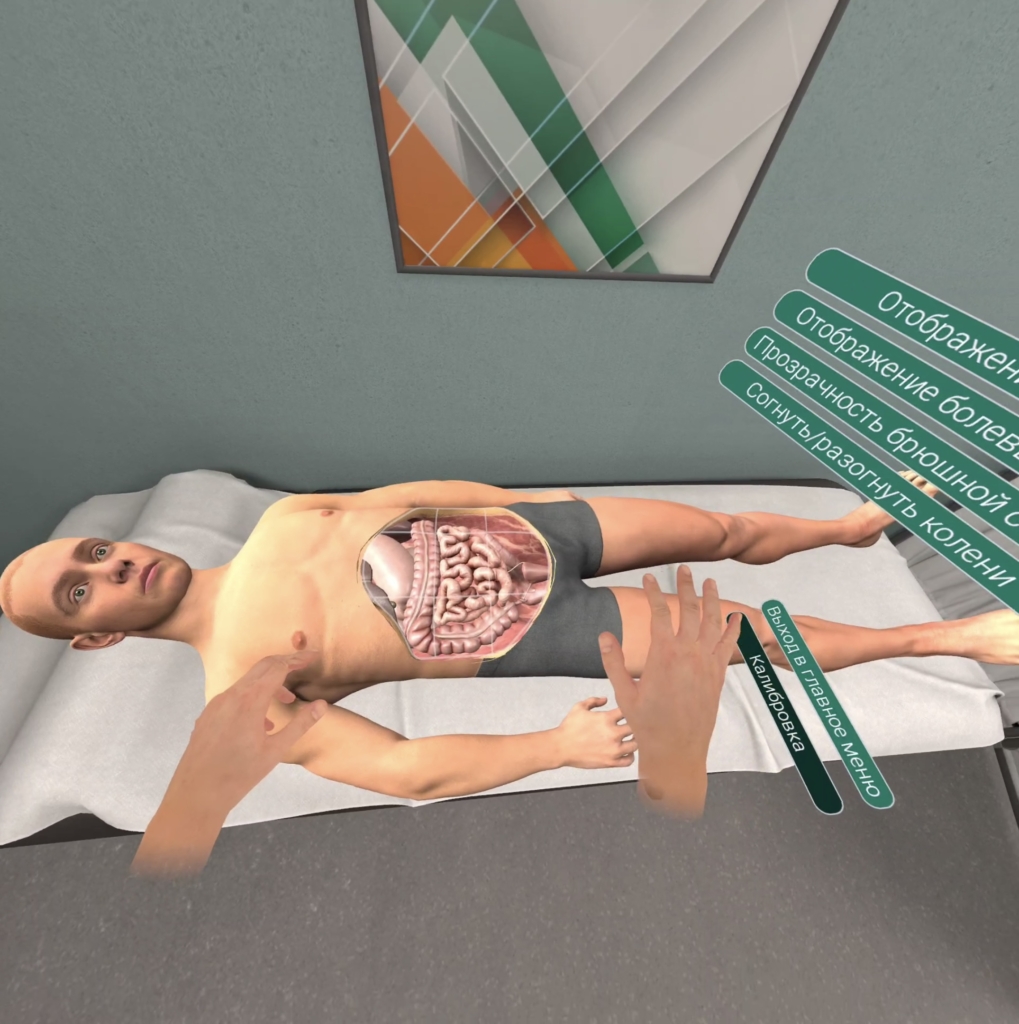

- Доступен режим, при котором элементы передней брюшной стенки становятся прозрачными, демонстрируя подлежащие органы брюшной полости.
- Реализована функция отображения названия органа, локализованного в конкретном квадранте живота.
- Клиническая часть:
- Раздел включает клинические случаи со следующими патологиями:
- Инфильтрат сигмовидной кишки, гидронефроз почки, острая задержка мочи;
- Гепатомегалия, спленомегалия, гепатоспленомегалия, цирроз печени;
- Аппендикулярный инфильтрат;
- Опухоли тела и пилорического отдела желудка;
- Опухоли восходящей, поперечной и нисходящей ободочной кишки;
- Острая толстокишечная и тонкокишечная непроходимость;
- Опухоль яичника, киста яичника, рак матки, миома матки.
- Обеспечивается возможность пальпации патологических образований брюшной полости в зависимости от выбранного клинического случая.
- Для интерпретации данных пальпации система предоставляет опросник для заполнения по следующим пунктам:
- Раздел включает клинические случаи со следующими патологиями:
- Модуль «Острый живот»
- В модуле представлены виртуальные пациенты мужского и женского пола в зависимости от клинического случая.
- Отображаются данные о виртуальном пациенте, предусмотрена функция сбора жалоб и анамнеза.
- Перед началом осмотра виртуальные пациенты принимают вынужденное положение, предусмотренное сценарием клинического случая.
- Виртуальные пациенты реагируют на пальпацию болевых зон: изображают гримасу боли с различной силой болевой реакции согласно сценарию.
- Модуль содержит предустановленные клинические случаи, сопровождающиеся синдромом острого живота, включая:
- Острый аппендицит, холецистит, панкреатит;
- Перфоративная язва желудка, перфорация мочевого пузыря;
- Апоплексия яичника, нарушенная внематочная беременность, острый сальпингоофорит;
- Различные виды кишечной непроходимости (обтурационная, спаечная, инвагинация);
- Закрытые травмы живота (повреждение селезенки, печени, разрыв кишки);
- Дивертикулит, холедохолитиаз, острая мезентериальная ишемия.
- Пользователь ставит диагноз путем выбора из предложенного системой списка.
Система контролирует правильность действий пользователя и выставленного диагноза, проводя последующую оценку.
